Взрывозащищенная версия

Система Мониторинга СМ-РВ-8 (ШУЗ-РВ-8) установлена внутри шкафа управления взрывозащищённого ШГВ для контроля параметров электродвигателя в процессе его эксплуатации, для предупреждения и выявления дефектов и аварийных режимов работы. В стандартной комплектации система мониторинга установлена в шкаф типа ШГВ-НТ584028-01525 со степенью взрывозащиты РВ Ех db I Mb. На взрывозащищенное устройство комплектное модульное типа ШВГ предоставляется «Руководство по Эксплуатации-Паспорт» от производителя ООО «Завод Горэлтех». Система Мониторинга выполнена в виде шкафа с кабельными вводами взрывозащищенного и индикаторами работы.  Степень защиты Ip66. Климатическое исполнении У1, УХЛ1, ХЛ1, Т2
Внутри шкафа управления в базовой комплектации находятся:
- автоматический выключатель,
- блок питания постоянного тока 24В DC,
- универсальный измеритель-регулятор,
- блок архивации,
- барьеры искрозащиты,
- две сигнальные лампы.

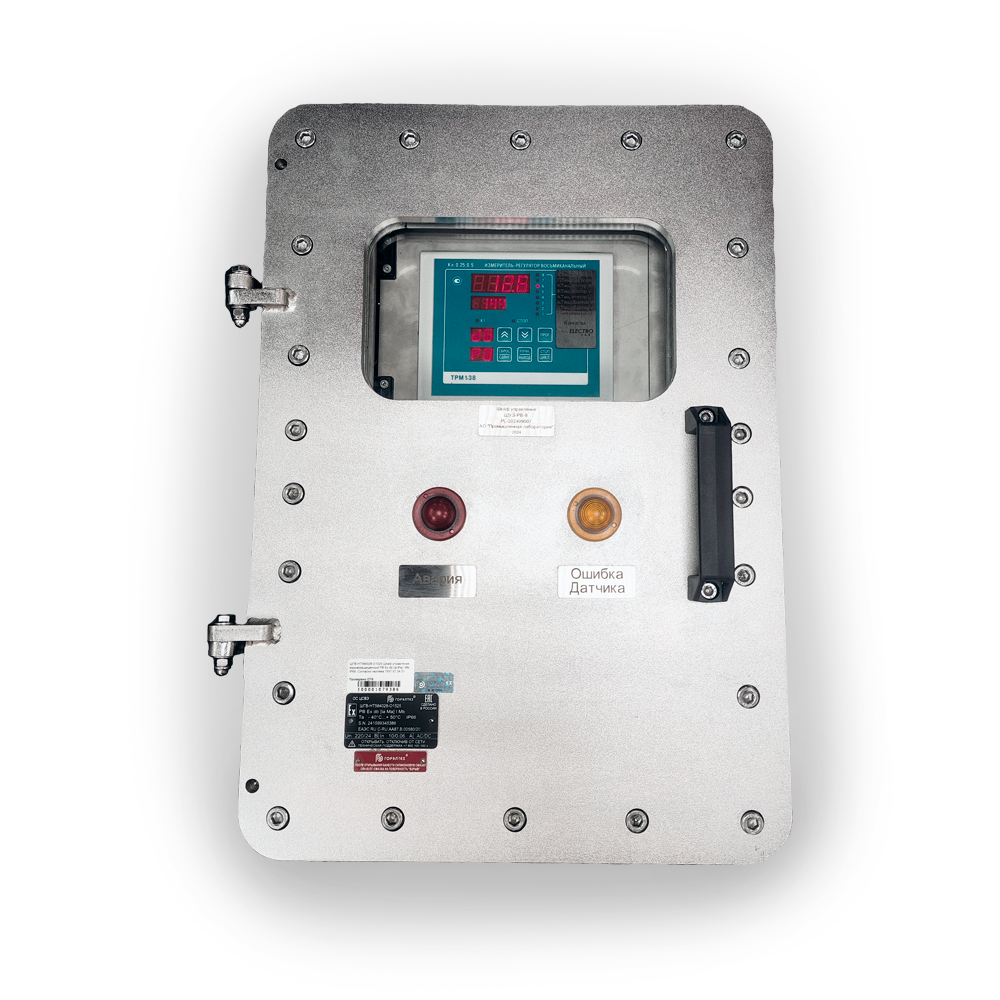

На лицевой крышке шкафа расположена информационная панель ТРМ-138 для отображения данных, полученных с датчиков и две сигнальные лампы (красная и желтая).

БАЗОВАЯ КОМПЛЕКТАЦИЯ СИСТЕМЫ МОНИТОРИНГА
В шкафу ШВГ установлены следующие базовые блоки:
Барьер искрозащиты ИСКРА предназначен для защиты электрической цепи датчика путем ограничения напряжения и тока в ней до искробезопасных значений. Барьеры искрозащиты устанавливаются в электрическую цепь, которая связывает датчик, находящийся во взрывоопасной зоне, и вторичный преобразователь, расположенный во взрывобезопасной зоне. Барьер искрозащиты используется для защиты искробезопасных цепей при воздействии на барьер напряжения до 250В и устанавливается вне взрывоопасной зоны с обязательным искрозащитным заземлением. Барьер относится к устройствам пассивного типа. Барьеры искрозащиты ИСКРА применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где присутствуют взрывоопасные смеси газов, паров (Ga), легковоспламеняющиеся и взрывчатые вещества типа пыли и порошка (Da), а также на рудничных шахтах с присутствием метана (Ма).
Высокая надежность взрывозащиты обеспечена схемным решением:
-    троирование полупроводниковых элементов, ограничивающих напряжение;
-    двухступенчатая система «гашения» аварийного напряжения: первая ступень «срезает» мощные выбросы напряжения, вторая – снижает напряжение до искробезопасного значения;
-    стандартно СМ комплектуется барьером искрозащиты типа ИСКРА-ТC.03. – барьер  искрозащиты для термосопротивлений типа ТСМ/ТСП:
-    низкая погрешность барьера (до 0,1 % от диапазона измерений) вследствие точного подбора сопротивлений резисторов и предохранителей;
-    малое переходное сопротивление «кабель-барьер», обеспеченное соединением проводов «под винт».

В шкафу управления установлен модуль сбора данных МСД-200. На лицевой панели модуля расположены элементы индикации и управления: четыре светодиода, слот карты памяти, DIP переключатели.

На лицевой крышке шкафа установлен измеритель-регулятор универсальный восьмиканальный типа ТРМ138-Щ7. На лицевой панели прибора расположены элементы индикации и управления:
- два четырехразрядных цифровых индикаторов (ЦИ)
- два двухразрядных ЦИ
- десять светодиодов
- шесть кнопок

Сигнальные лампы.
На лицевой панели расположены две лампы красная и желтая.
Лампа Желтая – загорается при ошибке датчика.
Лампа Красная - загорается при превышении установленного порога температуры обмотки статора электродвигателя или подшипников.
В стандартном исполнении устанавливаются следующие значения:
- для обмотки статора +145°С
- для подшипников +90°С
При срабатывании Аварии, на клемах N реле и L реле пропадает напряжение 220В.
